Ajustando seu adaptador

Nem sempre os adaptadores garantem formação de foco no infinito quando montados em uma objetiva antiga, e apesar disso não ser um evento comum, você deve estar preparado para solucionar esse problema.



Inicialmente não descarte a possibilidade do problema estar em sua objetiva, pois com o uso ao longo dos anos alguns desgastes podem gerar perda do foco no infinito, muitas vezes por uma pequena fração de milímetros de variação no curso original do helicoide. Assim a primeira atitude deverá ser de aferir o correto funcionamento da objetiva, realizando um teste utilizando outro adaptador. Caso o problema estaja mesmo no adaptador, então você deverá definir a origem dele, e é aí que quero chegar.

A maior parte dos adaptadores são fabricados em grandes quantidades em geral por empresas de pequeno e médio porte na China, que nem sempre utilizam normas rígidas de produção ou mesmo de controle de qualidade. Por isso sempre haverá um ou outro adaptador fabricado fora de padrões corretos de espessura ou mesmo de distância entre os filetes da rosca.

Como regra geral, os adaptadores de rosca simples (M42, M39, LTM ou Z39) podem gerar três tipos problemas:





1.  A escala da objetiva não fica centralizada depois que ela é montada na câmera.

Isso ocorre porque muitos fabricantes não marcam corretamente o início da rosca, isso faz com que quando a objetiva esteja totalmente rosqueada no adaptador a escala fique descentralizada, causando grande desconforto ao fotógrafo, que é forçado a girar a câmera cada vez que precisa consultar a escala de abertura.



Infelizmente esse problema não permite qualquer possibilidade de correção. Felizmente já desenvolveram um adaptador M42 que possibilita o ajuste do ponto médio das escalas, fazendo com que esse problema deixe de incomodar os fotógrafos.

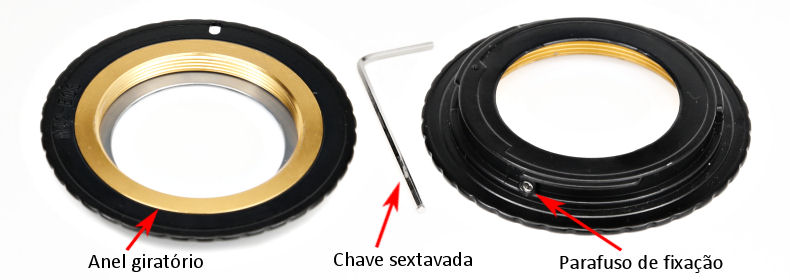

Adaptador M42 com ajuste

Apesar de serem relativamente mais caros, esses adaptadores valem pela possibilidade de ajuste que proporcionam.

2.  A objetiva não forma foco no infinito, mesmo com o anel de foco girado até seu final de curso no ponto infinito.

Esse problema em geral é causado quando a espessura do adaptador é maior do que a espessura padrão.



Para resolver o problema você poderá tentar reduzir a espessura do adaptador, lixando aos poucos a face que fica voltada para o encaixe da objetiva, até que o foco no infinito seja formado exatamente ao final do curso do anel de foco. Para isso utilize uma lixa para metais apoiada sobre uma superfície plana e firme conforme mostrado na foto abaixo, fazendo movimentos circulares para obter desgaste homogêneo na face do adaptador.

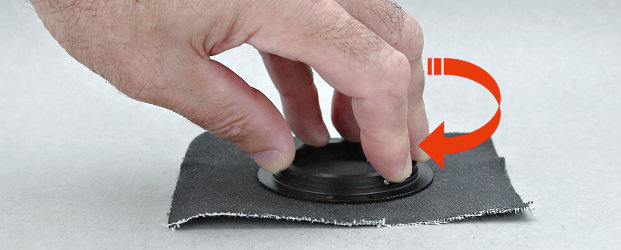

Lixando o adaptador

É uma tarefa que deve ser feita aos poucos, fazendo testes sucessivos com o adaptador a cada redução realizada, até que seja possível obter foco no infinito com sua objetiva. Mas lembre-se de lavá-lo após cada seção de lixamento e também de secar cuidadosamente, pois seu corpo estará cheio de indesejáveis partículas de metal que poderão penetrar em sua cêmera durante os testes.

3.  O foco no infinito se forma antes do final do curso do anel de foco.

Esse defeito em geral ocorre porque a espessura do adaptador é menor do que a espessura padrão.


Neste caso você poderá compensar essa deficiência aplicando anéis de teflon adesivo sobre a face do adaptador que fica voltada para o encaixe da objetiva, cada camada fixada aumentará um pouco a espessura e distanciará um pouco mais a objetiva do adaptador e consequentemente do sensor, até que seja possível obter foco no infinito. Os anéis de teflon adesivo devem ser cortados cuidadosamente com uma ferramenta de corte circular, como a da foto abaixo, que pode ser comprada em em lojas de artesanato ou em papelarias.

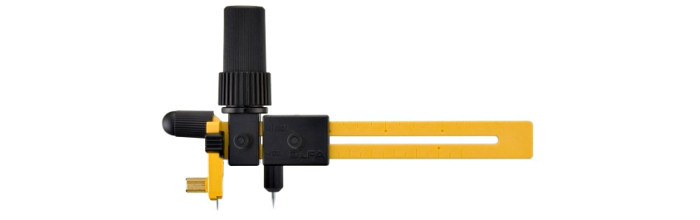

Cortador circular

É importante lembrar que depois de retificado, o ideal é deixar o adaptador montado definitivamente na objetiva para a qual foi ajustado.
